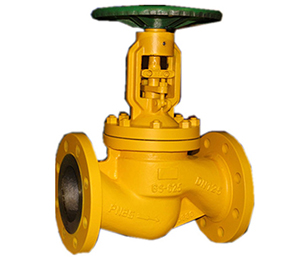

波紋管截止閥

發布日期：2018-06-06    點擊數：

立即咨詢

一、技術規范 (德標)

驅動方式:手動/電動/氣動

結構形式:BB-BG-0S Y

設計標準:DIN3356-82

結構長度標準:DIN3202-F1

連接法蘭標準:DIN2543-2545

對焊連接標準:DIN3239 DINEN12627-4

試驗和檢驗標準:DIN3230-81

二、特點

雙層/多層波紋管標準配置

球型錐面閥芯，硬化處理

閥桿螺母帶磨擦片

閥桿填料雙重密封

雙油嘴潤滑標準配置

無泄漏損失-節能保衛環境

使用壽命長，無需維護

三，典型應用流體

蒸汽和冷凝水

化學流體

工藝流體

毒性氣體

熱水和冷水系統

壓縮空氣和其他空氣

熱油系統

氨/氯氣體

水/乙二醇等工業氣體

冷卻及冷凍系統

四、產品特點

壽命長

波紋管密封截止閥采用獨特的雙波紋管密封設計，從而完全消除了閥肝填料密封泄漏的問題，滿足最嚴格的育級要求。

如波紋爸不幸失效，閥桿上填料密封可提供二次密封防止泄漏。

免維修

波紋管密封結的不僅杜絕了泄漏現象，而且無需維護，如更換內部件，方便,簡單,快,所有部件達到標準,互換。

加脂注油

在閥帽/閥蓋帶有加脂注油孔，可對閥奸和螺母軸喜進行潤滑，

球型錐面閥芯

波紋管密封截止閥采用獨特球型錐面閥芯代替?zhèn)鹘y(tǒng)的平面閥芯，可手動略進行流水控制，閥芯表面硬化處理，提高了

密封性能。DN150以下并可立式安獲，閥芯自行調整。

工程應角

波紋藏節誤執法適用于公酶壓力:PN1.6-6.4MPa/150L8~800L8,工作溫度-29~425 的石油，化工，制藥，化肥

電力行業等各種工況的管路上，切斷或接通管路介質
